 RFID读写器发送电路原理设计 |
|||||||||||||||||||||
 |
|||||||||||||||||||||
1． 读写器发送电路的架构

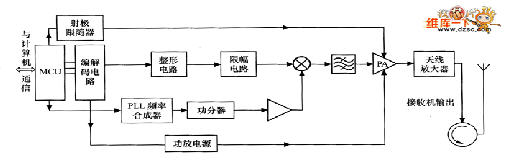

根据ISO18000-6标准规范，设计RFID读写器发送设各的系统方案如图3所示。

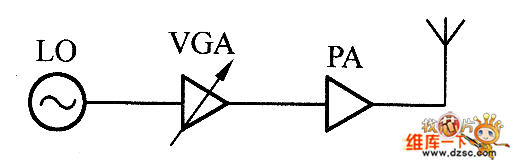

控制单元：由MCU和编码电路构成。控制单元担负着以下任务： （1）与应用系统软件PC端进行通信并执行应用系统软件发来的命令。 （2）控制与电子标签的通信过程。 （3）信号的编码与解码。 （4）执行反碰撞算法。 （5）对电子标签与读写器之间要传送的数据进行加密和解密。 （6）进行读写器和电子标签之间的身份验证。为了完成这些复杂的任务以及后续的信号处理，MCU拟采用ARM7系列32位微处理器。 射频接口：完成对编码信号的调制、滤波、放大。 在RFID读写器中，发送设备不是独立的，而是与接收设备配合工作的。环形器的作用是实现信号发送与接收的时分复用。 915MHz REID读写器发送设各的工作过程如下。 （1）MCU微控制器接收计算机发来的操作命令，启动应用程序，将相应的操作命令发送到编解码电路。 （2）编码电路根据MCU微控制器传来的操作命令进行编码，形成基带信号送到整形电路和限幅电路进行处理，处理后的信号送往混频器（上变频）。 （3）混频器将编码电路送来的基带信号与本振信号混频，进行ASk调制。 （4）调制信号经带通滤波器滤波，再经功率放大器放大，再送往天线放大器放大，形成最终的发射信号。 （5）环形器将天线放大器电路传来的功率信号送至天线，发给电子标签。 其中，频率合成器产生的本振信号的频率控制、调制深度设定、功率放大器增益控制均由MCU微控制器根据通信协议以及系统工作条件等因素完成。
|
